Prelievo campione

  • Prelievo campione 1
  • Prelievo campione 2
  • Prelievo campione 3
  • Prelievo campione 4

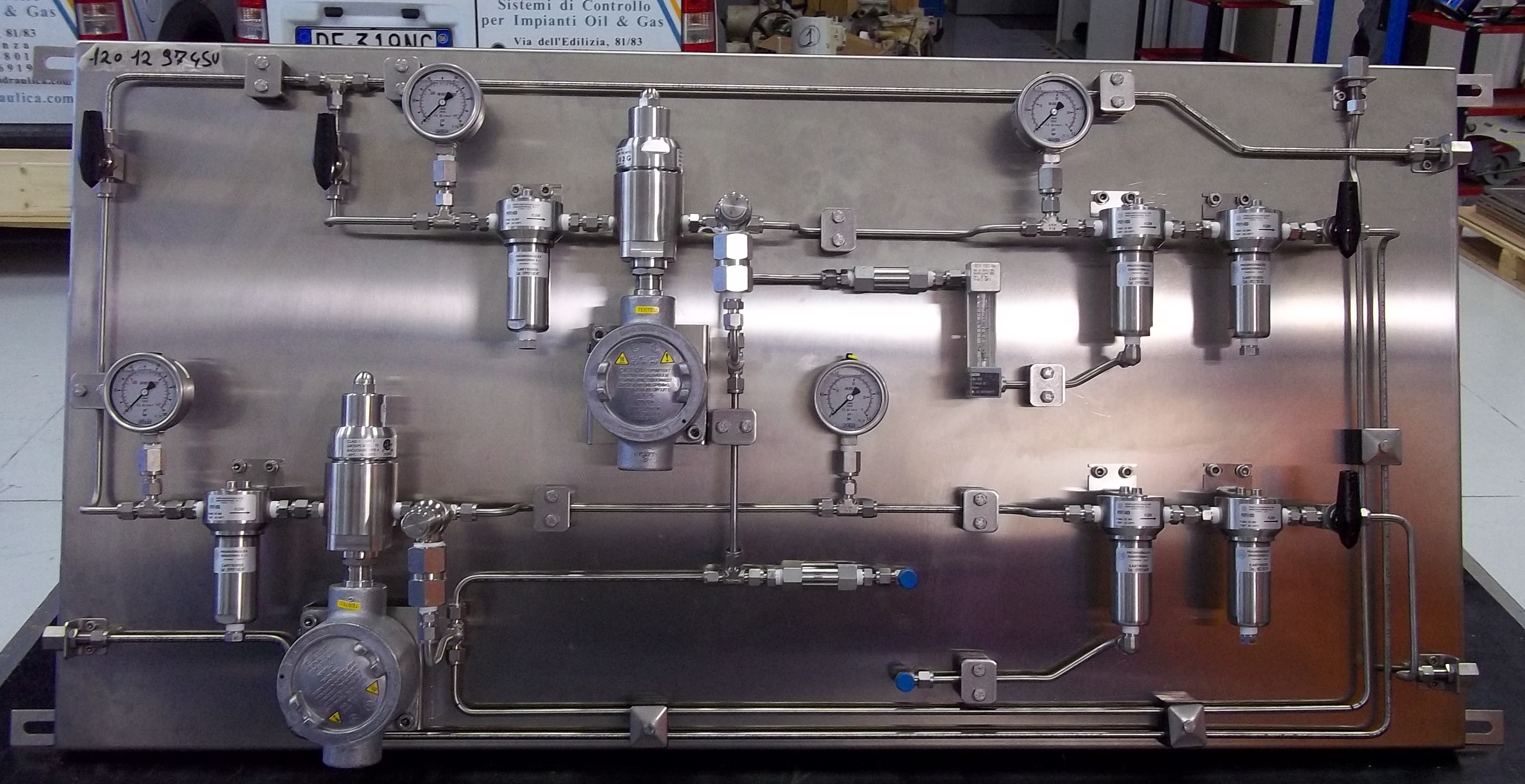

PNEUMOIDRAULICA ENGINEERING progetta e realizza molteplici tipologie di sistemi prelievo campione per il settore Oil & Gas (impianti di produzione, stoccaggio, raffinerie, ecc.). Sono sistemi che attraverso un apposito circuito prelevano il fluido da analizzare e lo portano, previ opportuni trattamenti (filtrazione, riduzione pressione, controllo temperatura) agli strumenti di analisi che ne misurano le caratteristiche chimico/fisiche. L’applicazione più diffusa è quella di prelievo idrocarburo dall’impianto di produzione per inviarlo alla cabina di analisi al fine di ottenere, in continuo, i valori di composizione chimica ed energetica dello stesso. In assenza di cabina di analisi il sistema di prelievo prevede un cilindro di campionamento (omologato per trasporto fluidi pericolosi) che consente all’operatore, in totale sicurezza, di raccogliere manualmente il campione da inviare al laboratorio. E' inoltre disponibile una versione automatica a funzionamento totalmente pneumatico per il prelievo di prodotti non gassosi.

Caratteristiche standard:

  • Disposizione componenti studiata accuratamente per facilitare le operazioni di comando, controllo e manutenzione

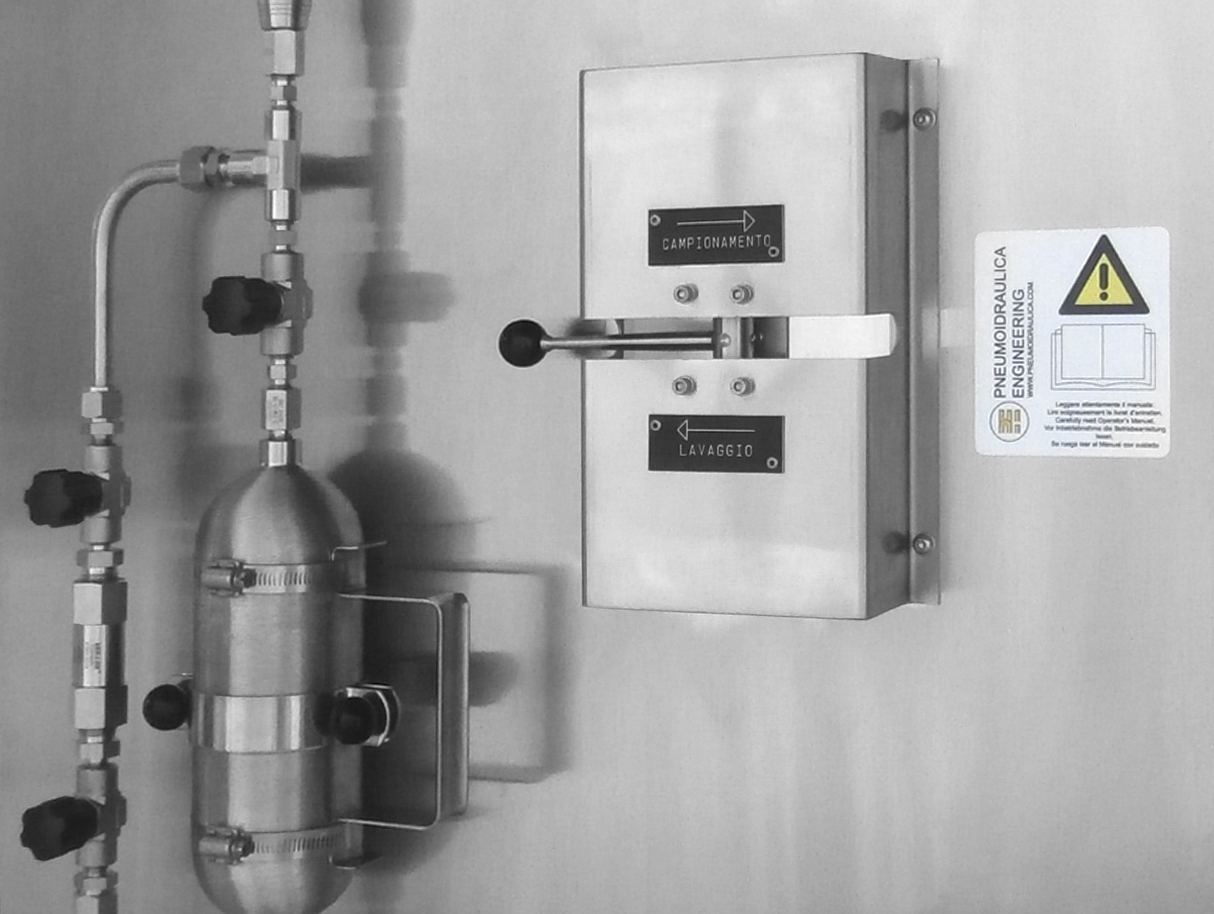

  • Speciale valvola a 6 vie per commutazione campionamento/lavaggio
  • Esecuzione in AISI316 (anche con verniciatura)
  • In cabinet IP55
  • Pressione max. 420 bar (6.000 PSI)
  • Raccorderia a compressione con doppio anello di tenuta
  • Tubing metrico o pollici (secondo ASTM A-269)

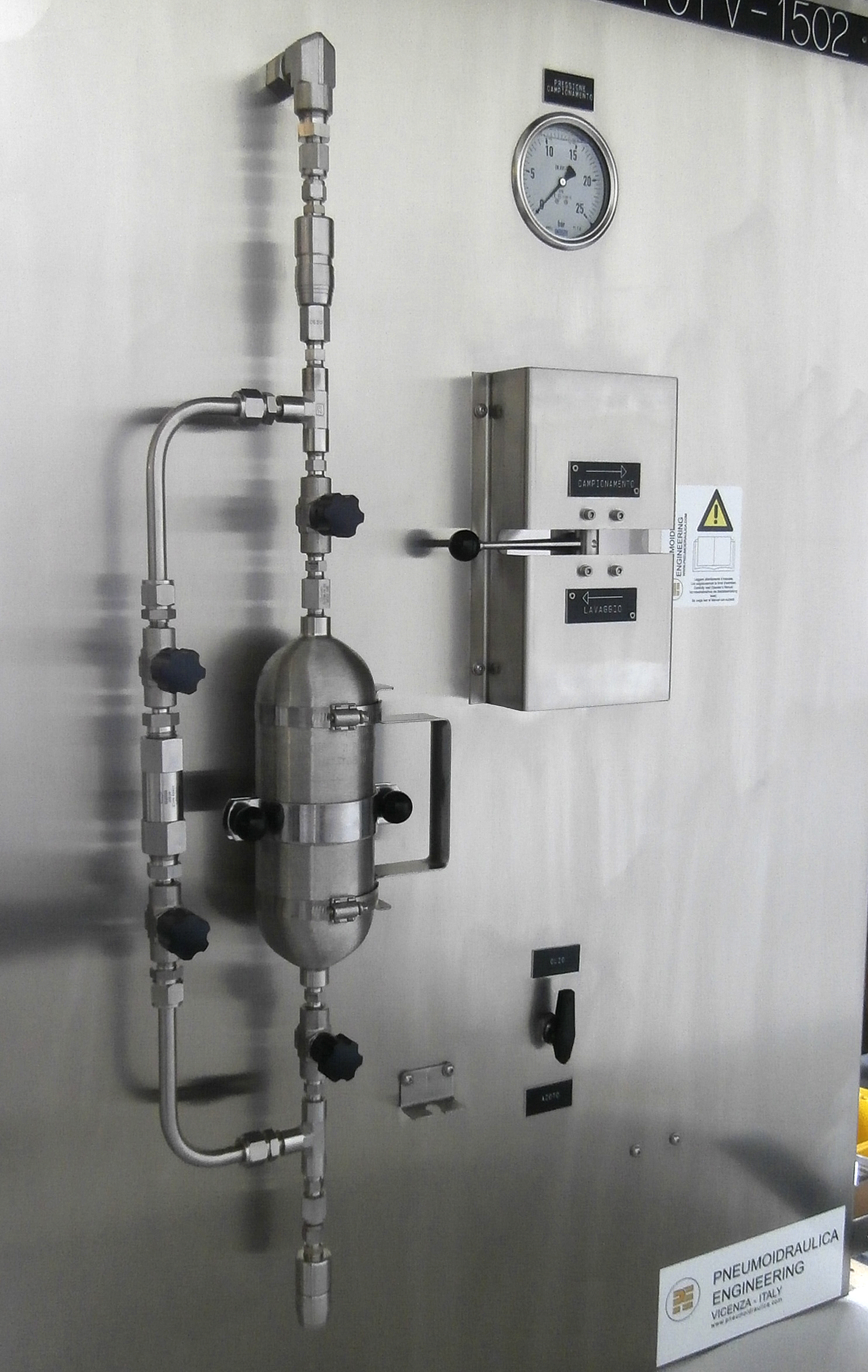

  • Cilindri campionamento a norme T-PED / DOT
  • Targhette e documentazione in Italiano o Inglese
  • Certificazioni PED / ASME / ATEX / IECEx

Caratteristiche speciali:

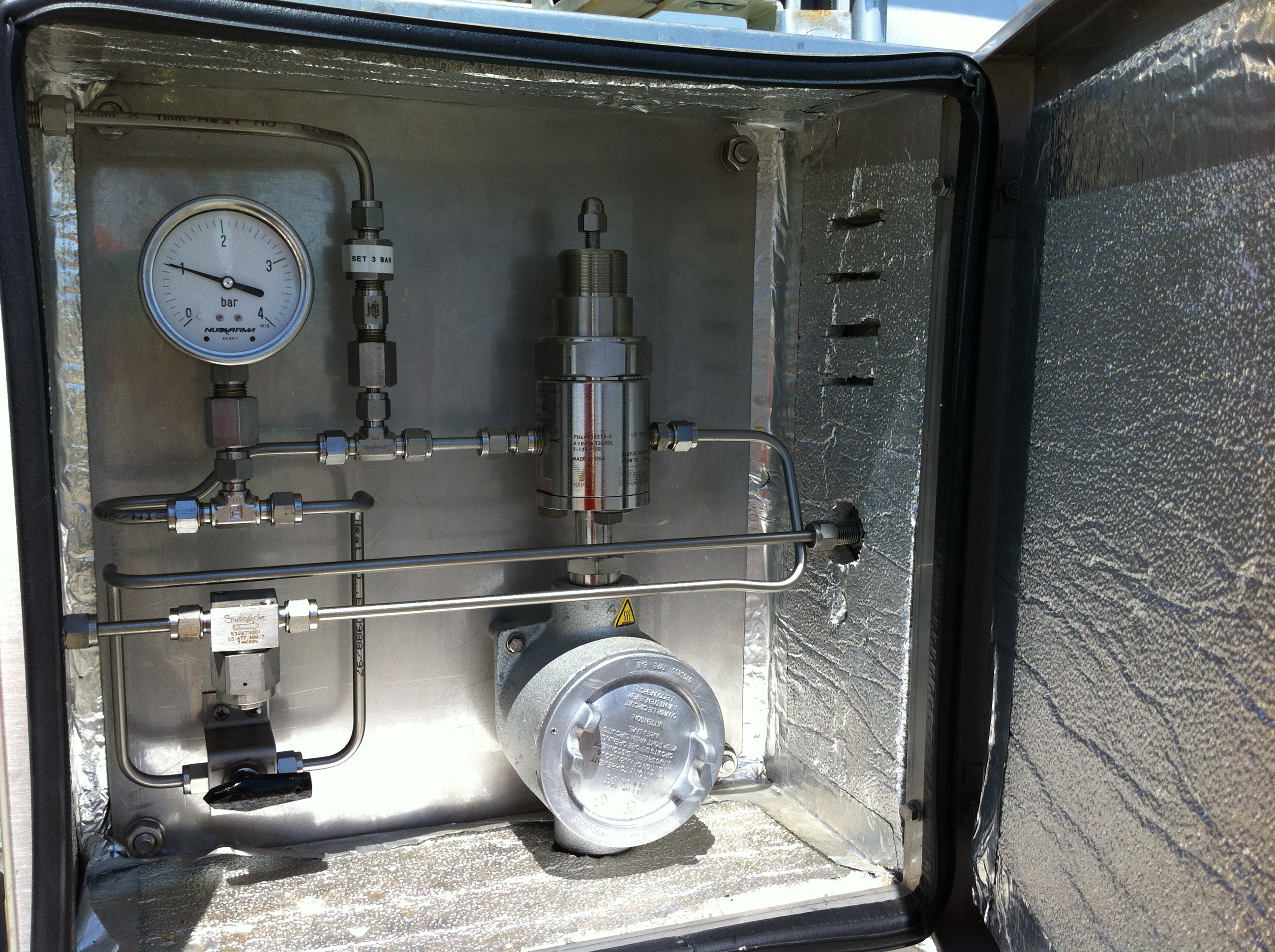

  • Installazione in climi severi (bassissime/altissime temperature, zone desertiche, ecc.)
  • Cabinet IP65
  • Pressione fino a 1.379 bar (20.000 PSI)
  • Raccorderia con anello avvitato sul tubo conico
  • Raccorderia e tubing in PTFE/PVDF/6Mo/904L/Monel/Hastelloy
  • Cilindri campionamento con rivestimento interno
  • Applicazioni con presenza di H2S (NACE MR01-75)
  • Targhette e documentazione in lingue diverse (Russo, Arabo, ecc.)
  • Esecuzione in accordo alle norme Norsok / UL o altre norme internazionali
  • Collaudi presenziati e Certificazioni su richiesta del cliente
  • Campionatore automatico con pannello pneumatico di controllo (numero e tempi ciclo impostabili)
